ChannelHandler 与 ChannelPipeline 详解


我们在上一章研究的 bytebuf 是一个容器用来“包装”数据。在本章我们将探讨这些容器如何通过应用程序来移动,传入和传出,以及他们的内容是如何处理的

本章主要内容

  • Channel
  • ChannelHandler
  • ChannePipeline
  • ChannelHandlerContext

1. ChannelHandler 家族

① Channel 生命周期

Channel 的生命周期中,它的状态与 ChannelHandler 是密切相关的,下列是 Channel 组件的四个状态:

状态 描述
ChannelUnregistered Channel 没有注册到 EventLoop
ChannelRegistered Channel 被注册到了 EventLoop
ChannelActive Channel 已经连接到它的远程节点,处于活动状态,可以收发数据
ChannelInactive Channel 与远程节点断开不再处于活动状态

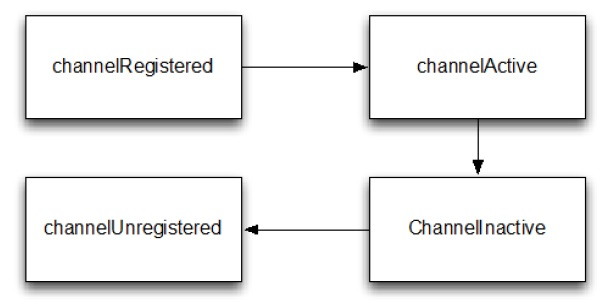

Channel 的生命周期如下图所示,当这些状态发生改变时,将会生成对应的事件,ChannelPipeline 中的ChannelHandler 就可以及时做出处理

image-20220327115607525

② ChannelHandler 生命周期

ChannelHandler 接口定义了其生命周期中的操作,当ChanelHandler被添加到ChannelPipeline 或从ChannelPipeline中移除时,会调用这些操作,ChannelHandler的生命周期如下:

方法 描述
handlerAdded 当把 ChannelHandler 添加到 ChannelPipeline 中时调用此方法
handlerRemoved 当把 ChannelHandler 从 ChannelPipeline 中移除的时候会调用此方法
exceptionCaught 当 ChannelHandler 在处理数据的过程中发生异常时会调用此方法

③ ChannelHanler 子接口

Netty 提供2个重要的 ChannelHandler 子接口:

  • ChannelInboundHandler - 处理进站数据,并且所有状态都更改
  • ChannelOutboundHandler - 处理出站数据,允许拦截各种操作

Ⅰ ChannelInboundHandler 接口

ChannelInboundHandler会在接受数据或者其对应的Channel状态发生改变时调用其生命周期的方法, ChannelInboundHandler的生命周期和Channel的生命周期其实是密切相关的。 以下是ChannelInboundHandler的生命周期方法:

方法 描述
ChannelRegistered 当Channel被注册到EventLoop且能够处理IO事件时会调用此方法
ChannelUnregistered 当Channel从EventLoop注销且无法处理任何IO事件时会调用此方法
ChannelActive 当Channel已经连接到远程节点(或者已绑定本地address)且处于活动状态时会调用此方法
ChannelInactive 当Channel与远程节点断开,不再处于活动状态时调用此方法
ChannelReadComplete 当Channel的某一个读操作完成时调用此方法
ChannelRead 当Channel有数据可读时调用此方法
ChannelWritabilityChanged 当Channel的可写状态发生改变时调用此方法,可以调用Channel的isWritable方法检测Channel的可写性,还可以通过ChannelConfig来配置write操作相关的属性
userEventTriggered 当ChannelInboundHandler的fireUserEventTriggered方法被调用时才调用此方法。

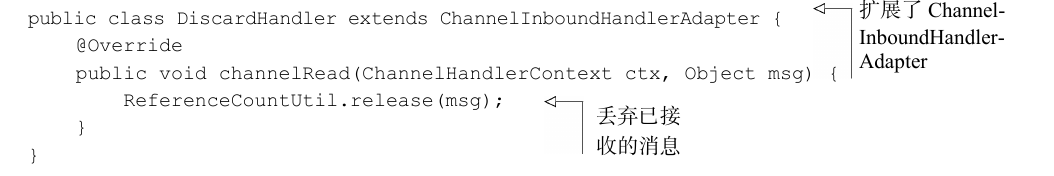

这里有一个细节一定需要注意:当我们实现ChannelInboundHandlerchannelRead方法时,请一定要记住 使用ReferenceCountUtilrelease方法释放ByteBuf,这样可以减少内存的消耗,所以我们可以实现一个 ChannelHandler来完成对ByteBuf的释放,就像下面这样:

image-20220327115615650

由于手工管理资源会很繁琐,您可以通过使用 SimpleChannelInboundHandler 简化问题,因为SimpleChannelInboundHandler已经帮我们 把与业务无关的逻辑在ChannelRead方法实现了,我们只需要实现它的channelRead0方法来完成我们的逻辑就够了

@ChannelHandler.Sharable
// 继承 SimpleChannelInboundHandler
public class SimpleDiscardHandler extends SimpleChannelInboundHandler<Object> {

    @Override
    public void channelRead0(ChannelHandlerContext ctx, Object msg) {
        // 不需做特别的释放资源的动作
    }
}

💡 注意:**SimpleChannelInboundHandler<Object> 中的泛型表示要处理的入站数据的类型**

ChannelInitializer

回顾一下我们在第一个 Netty 应用章节的服务端代码:

public final class HelloServer {

    ......

    private void start() throws InterruptedException {
        // 1.bossGroup 线程用于接收连接,workerGroup 线程用于具体的处理
        EventLoopGroup bossGroup = new NioEventLoopGroup(1);
        EventLoopGroup workerGroup = new NioEventLoopGroup();
        try {
            // 2.创建服务端启动引导/辅助类:ServerBootstrap
            ServerBootstrap b = new ServerBootstrap();
            // 3.给引导类配置两大线程组,确定了线程模型
            b.group(bossGroup, workerGroup)
                    // (非必备)打印日志
                    .handler(new LoggingHandler(LogLevel.INFO))
                    // 4.指定 IO 模型为 NIO
                    .channel(NioServerSocketChannel.class)
                    .childHandler(new ChannelInitializer<SocketChannel>() {
                        @Override
                        public void initChannel(SocketChannel ch) {
                            ChannelPipeline p = ch.pipeline();
                            // 5.可以自定义客户端消息的业务处理逻辑
                            p.addLast(new HelloServerHandler());
                        }
                    });
            ......
        }
    }
    ......
}

其中加入 ServerBootstrap 中处理的 channel 是一个 ChannelInitializer ,这是怎么回事呢,不是应该相应的ChannelHandler 吗?我们来看一下Channelnitializer源代码:

public abstract class ChannelInitializer<C extends Channel> extends ChannelInboundHandlerAdapter {

    private static final InternalLogger logger = InternalLoggerFactory.getInstance(ChannelInitializer.class);

    /**
     * 这个方法会在Channle被注册时候调用,在方法返回之后,这个实例会在Channel对应的ChannelPipeline中删除
     *
     * @param ch            the {@link Channel} which was registered.
     * @throws Exception    is thrown if an error occurs. In that case the {@link Channel} will be closed.
     */
    protected abstract void initChannel(C ch) throws Exception;

    @SuppressWarnings("unchecked")
    @Override
    public final void channelRegistered(ChannelHandlerContext ctx)
            throws Exception {
        boolean removed = false;
        boolean success = false;
        try {
            initChannel((C) ctx.channel());
            ctx.pipeline().remove(this);
            removed = true;
            ctx.fireChannelRegistered();
            success = true;
        } catch (Throwable t) {
            logger.warn("Failed to initialize a channel. Closing: " + ctx.channel(), t);
        } finally {
            if (!removed) {
                ctx.pipeline().remove(this);
            }
            if (!success) {
                ctx.close();
            }
        }
    }
}

从上面可以看出**ChannelInitializer其实也是一个ChannelHandler**,只是ChannelInitializer的主要任务不是对IO进行处理,而更多的负责对注册到EventGroupChannel进行 init 处理,其中大多是进行加入 Handler 的处理

Ⅱ ChannelOutboundHandler接口

出站数据将由ChannelOutboundHandler处理,它的方法将被ChannelChannelPipeline以及ChannelHandlerContext调用 (ChannelChannelPipelineChannelHandlerContext都拥有write操作),以下是ChannelOutboundHandler的主要方法:

状态 描述
bind 当Channel绑定到本地address时会调用此方法
connect 当Channel连接到远程节点时会调用此方法
disconnect 当Channel和远程节点断开时会调用此方法
close 当关闭Channel时会调用此方法
deregister 当Channel从它的EventLoop注销时会调用此方法
read 当从Channel读取数据时会调用此方法
flush 当Channel将数据冲刷到远程节点时调用此方法
write 当通过Channel将数据写入到远程节点时调用此方法

几乎所有的方法都将 ChannelPromise 作为参数, 一旦请求结束要通过 ChannelPipeline 转发的时候,必须通知此参数。

ChannelPromise vs. ChannelFuture

  • ChannelPromise 是 特殊的 ChannelFuture ChannelPromise 扩展了 ChannelFuture。任何时候调用例如 Channel.write(...) 一个新的 ChannelPromise将会创建并且通过 ChannelPipeline传递。这次写操作本身将会返回 ChannelFuture, 这样只允许你得到一次操作完成的通知。Netty 本身使用 ChannelPromise 作为返回的 ChannelFuture 的通知,事实上在大多数时候就是 ChannelPromise 自身

④ 资源管理

当我们使用ChannelInboundHandlerreadChannelOutboundHandlerwrite操作时,我们都需要保证 没有任何资源泄露并尽可能的减少资源耗费。

之前已经介绍过了ReferenceCount引用计数用于处理池化的 ByteBuf资源。 为了帮助我们诊断潜在的的资源泄露问题,Netty提供了ResourceLeakDetector,它将 对我们的Netty程序的已分配的缓冲区做大约 1% 的采样用以检测内存泄露,Netty 目前定义了4种泄露检测级别,如下

级别 描述
Disabled 禁用泄露检测。我们应当在详细测试之后才应该使用此级别。
SIMPLE 使用1%的默认采样率检测并报告任何发现的泄露,这是默认的检测级别。
ADVANCED 使用默认的采样率,报告任何发现的泄露以及对应的消息的位置。
PARANOID 类似于ADVANCED,但是每次都会对消息的访问进行采样,此级别可能会对程序的性能造成影响,应该用于调试阶段。

我们可以通过 JVM 启动参数来设置leakDetector的级别:

java -Dio.netty.leakDetectionLevel=ADVANCED

2. ChannelPipeline

在 Netty 组件中也介绍过了,ChannelPipeline是一系列ChannelHandler组成的拦截链,每一个新创建的Channel 都会被分配一个新的ChannelPipelineChannelChannelPipeline之间的关联是持久的,无需我们干涉它们 之间的关系。

① ChannelPipeline 相对论

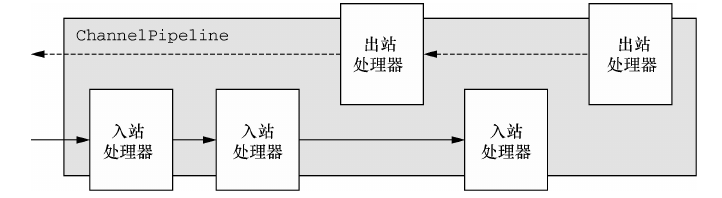

Netty 总是将ChannelPipeline的入站口作为头部,出站口作为尾部,当我们通过ChannelPipelineadd方法 将入站处理器和出站处理器混合添加到ChannelPipeline后,ChannelHandler的顺序如下:

image-20220327115624803

一个入站事件将从ChannelPipeline的头部(左侧)向尾部(右侧)开始传播,出站事件的传播则是与入站的传播方向相反。当ChannelPipelineChannelHandler之间传播事件的时候,它会判断下一个ChannelHandler的类型是否与当前ChannelHandler的类型相同(通过 ChannelHandlerContext),如果相同则说明它们是一个方向的事件, 如果不同则跳过该ChannelHandler并前进到下一个ChannelHandler,直到它找到相同类型的ChannelHandler

② 修改ChannelPipeline

ChannelPipeline可以通过添加,删除和修改ChannelHandler来修改它自身的布局,这是它最基本的能力, 一下列举了ChannelPipeline的一些修改方法:

名称 描述
addFirst addBefore addAfter addLast 添加 ChannelHandler 到 ChannelPipeline.
Remove 从 ChannelPipeline 移除 ChannelHandler.
Replace 在 ChannelPipeline 替换另外一个 ChannelHandler

③ ChannelHandler的执行和阻塞

通常ChannelPipeline中的每个ChannelHandler都是通过它(ChannelPipeline)的EventLoop线程来处理 传递给他的数据的,所以我们不能去阻塞这个线程,否则会对整体的 IO 操作产生负面影响。 但有时候不得已 需要使用阻塞的 API 来完成逻辑处理,对于这种情况,ChannelPipeline的某些方法支持接受一个EventLoopGroup 类型的参数,我们可以通过自定义EventLoopGroup的方式,使ChannelHandler在我们的EventLoopGroup内处理数据。 这样一来,就可以避免阻塞线程的影响了。

④ 触发事件

ChannelPipeline的API不仅有对ChannelHandler的增删改操作,还有对入站和出站操作的附加方法,如下:

ChannelPipeline的入站方法:

方法 描述
fireChannelRegistered 调用ChannelPipeline中下一个ChannelInboundHandler的channelRegistered方法
fireChannelUnregistered 调用ChannelPipeline中下一个ChannelInboundHandler的channelUnregistered方法
fireChannelActive 调用ChannelPipeline中下一个ChannelInboundHandler的channelActive方法
fireChannelInactive 调用ChannelPipeline中下一个ChannelInboundHandler的channelInactive方法
fireExceptionCaught 调用ChannelPipeline中下一个ChannelInboundHandler的exceptionCaught方法
fireUserEventTriggered 调用ChannelPipeline中下一个ChannelInboundHandler的userEventTriggered方法
fireChannelRead 调用ChannelPipeline中下一个ChannelInboundHandler的channelRead方法
fireChannelReadComplete 调用ChannelPipeline中下一个ChannelInboundHandler的channelReadComplete方法
fireChannelWritabilityChanged 调用ChannelPipeline中下一个ChannelInboundHandler的channelWritabilityChanged方法

ChannelPipeline的出站方法:

方法 描述
bind 调用ChannelPipeline中下一个ChannelOutboundHandler的bind方法,将Channel与本地地址绑定
connect 调用ChannelPipeline中下一个ChannelOutboundHandler的connect方法,将Channel连接到远程节点
disconnect 调用ChannelPipeline中下一个ChannelOutboundHandler的disconnect方法,将Channel与远程连接断开
close 调用ChannelPipeline中下一个ChannelOutboundHandler的close方法,将Channel关闭
deregister 调用ChannelPipeline中下一个ChannelOutboundHandler的deregister方法,将Channel从其对应的EventLoop注销
flush 调用ChannelPipeline中下一个ChannelOutboundHandler的flush方法,将Channel的数据冲刷到远程节点
write 调用ChannelPipeline中下一个ChannelOutboundHandler的write方法,将数据写入Channel
writeAndFlush 先调用write方法,然后调用flush方法,将数据写入并刷回远程节点
read 调用ChannelPipeline中下一个ChannelOutboundHandler的read方法,从Channel中读取数据

3. ChannelHandlerContext

① ChannelHandlerContext基本用法

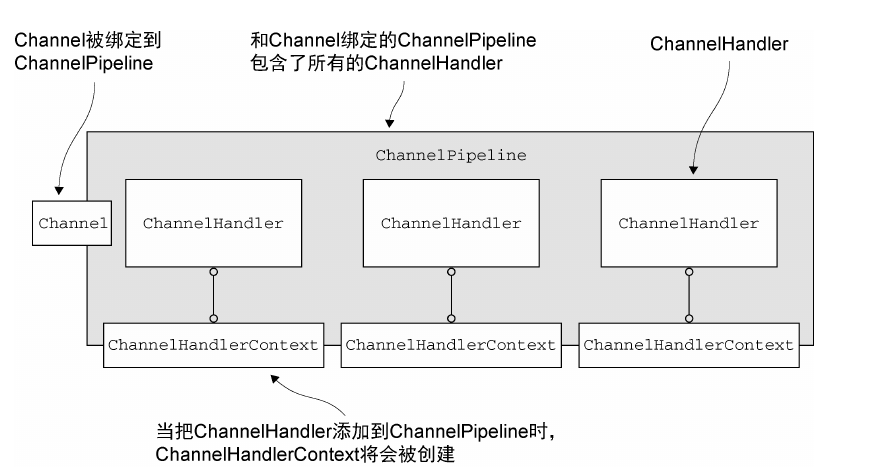

ChannelHandlerContext代表的是ChannelHandlerChannelPipeline之间的关联,每当有ChannelHandler 添加到ChannelPipeline中时,都会创建ChannelHandlerContext。**ChannelHandlerContext的主要功能是 管理它所关联的ChannelHandler与同一个ChannelPipeline中的其他ChannelHandler之间的交互**:

image-20220327115633870

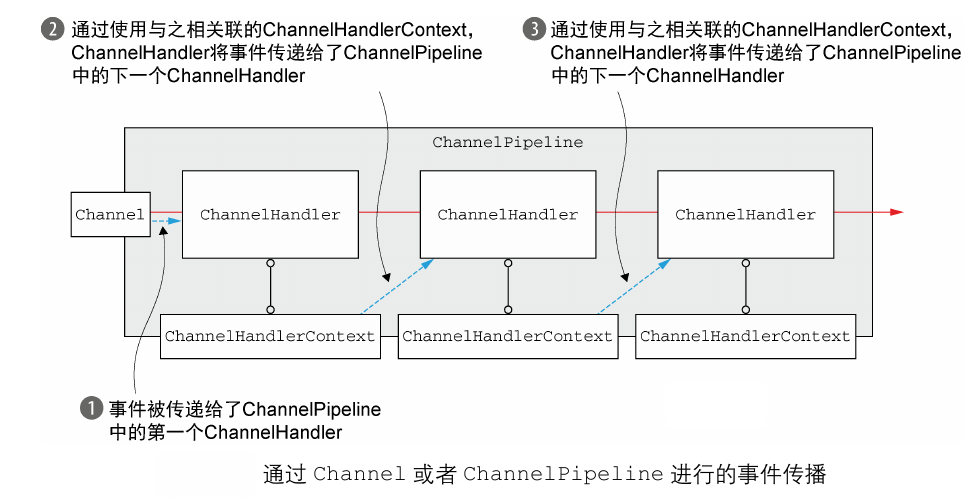

ChannelHandlerContext的大部分方法和ChannelChannelPipeline相似,但有一个重要的区别是: 调用ChannelChannelPipeline的方法其影响是会沿着整个 ChannelPipeline 进行传播:

//使用Chanel write
Channel channel = ctx.channel();
ctx.write(xxx);

//使用Pipeline write
ChannelPipeline pipeline = ctx.pipeline();
pipeline.write(xxx);
image-20220327115640046

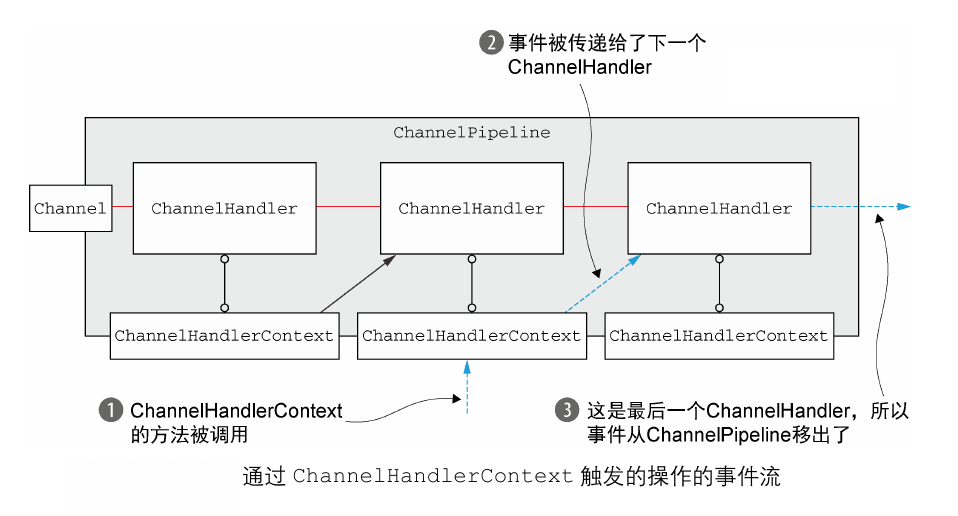

而调用 ChannelHandlerContext 的方法则是从其关联的 ChannelHandler 开始,并且只会传播给位于该ChannelPipeline中的下一个能够处理该事件的 ChannelHandler

//使用ChannelContext write
ChannelHandlerContext ctx = context;
ctx.write(xxx);
image-20220327115646138

下面是一些比较重要的方法,有些和ChannelPipeline功能相似的方法就不再罗列了,各位同学可以直接查看原API。

方法 描述
alloc 获取与当前ChannelHandlerContext所关联的Channel的ByteBufAllocator
handler 返回与当前ChannelHandlerContext绑定的ChannelHandler
pipeline 返回与当前ChannelHandlerContext关联的ChannelPipeline

② ChannelHandlerContext 的高级用法

有时候我们需要在多个ChannelPipeline之间共享一个ChannelHandler,以此实现跨管道处理(获取)数据 的功能,此时的ChannelHandler属于多个ChannelPipeline,且会绑定到不同的ChannelHandlerContext上。

在多个ChannelPipeline之间共享ChannelHandler我们需要使用 @Sharable 注解,这代表着它是一个共享的 ChannelHandler,如果一个ChannelHandler没有使用@Sharable注解却被用于多个ChannelPipeline,那么 将会触发异常。 还有非常重要的一点:一个ChannelHandler被用于多个ChannelPipeline肯定涉及到多线程 数据共享的问题,因此我们需要保证ChannelHandler的方法同步。 下面是一个很好的例子:

@ChannelHandler.Sharable
public class UnsafeSharableChannelHandler extends ChannelInboundHandlerAdapter{
    private int count;

    @Override
    public void channelRead(ChannelHandlerContext ctx,Object msg){
        count++;
        System.out.println("count : " + count);
        ctx.fireChannelRead(msg);
    }
}

上面这个ChannelHandler标识了@Sharable注解,这代表它需要被用于多个ChannelPipeline之间

这段代码的问题是它持有状态: 一个实例变量 count 保持了方法调用的计数。将这个类的一个实例添加到 ChannelPipeline 并发访问通道时很可能产生错误。一个简单的解决方法就是给修改了count的变量的方法 channelReadsynchronized关键字,确保即使在多个ChannelPipeline之间共享, ChannelHandler也能保证数据一致。

引用

《Netty 实战》
