1. 概述

在网络中传递的数据总是具有相同的类型：字节。 这些字节流动的细节取决于网络传输，它是一个帮我们抽象底层数据传输机制的概念，我们不需要关心字节流动的细节，只需要确保字节被可靠的接收和发送。

当我们使用 Java 网络编程时，可能会接触到多种不同的网络 IO 模型，如 NIO，BIO (OIO: Old IO)，AIO 等，我们可能因为使用这些不同的 API 而遇到问题。 Netty 则为这些不同的 IO 模型实现了一个通用的 API，我们使用这个通用的 API 比直接使用 JDK 提供的 API 要简单的多，且避免了由于使用不同 API 而带来的问题，大大提高了代码的可读性。 在传输这一部分，我们将主要学习这个通用的 API，以及它与 JDK 之间的对比。

2. 传输 API — Channel

① 概述

传输 API 的核心是 Channel 接口 (io.netty.Channel，而非 java nio 的 Channel) ，它被用于所有的 IO 操作。

Channel 结构层次：

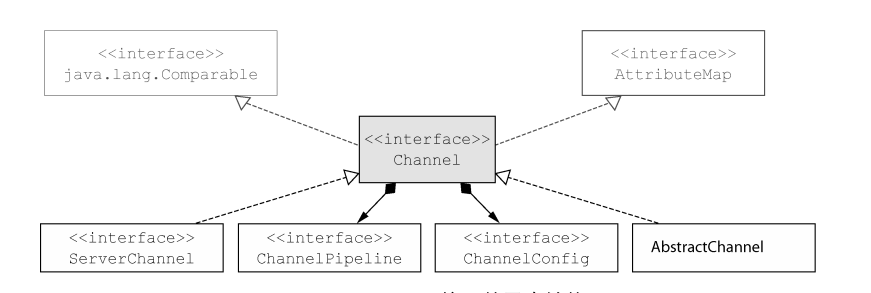

image-20220327115933118

每个Channel都会被分配一个ChannelPipeline和ChannelConfig：

  • ChannelConfig包含了该Channel的所有配置，并允许在运行期间更新它们。

  • ChannelPipeline 存储了所有用于处理出站和入站数据的 ChannelHandler， 我们可以在运行时根据自己的需求添加或删除ChannelPipeline中的ChannelHandler。

此外，Channel 还有以下方法值得留意：

方法名 描述
eventLoop 返回当前Channel注册到的EventLoop
pipeline 返回分配给Channel的ChannelPipeline
isActive 判断当前Channel是活动的，如果是则返回true。 此处活动的意义依赖于底层的传输，如果底层传输是TCP Socket，那么客户端与服务端保持连接便是活动的；如果底层传输是UDP Datagram，那么Datagram传输被打开就是活动的。
localAddress 返回本地SocketAddress
remoteAddress 返回远程的SocketAddress
write 将数据写入远程主机，数据将会通过ChannelPipeline传输
flush 将之前写入的数据刷新到底层传输
writeFlush 等同于调用 write 写入数据后再调用 flush 刷新数据

举个例子：写数据到远程已连接客户端可以调用 Channel.write() 方法，如下代码：

Channel channel = ....; // 获取 channel 的引用
// 创建 ByteBuf 保存写的数据
ByteBuf buf = Unpooled.copiedBuffer("your data", CharsetUtil.UTF_8);
// 写数据，并刷新
ChannelFuture cf = channel.writeAndFlush(buf);

// 添加 ChannelFutureListener 监听，即可在写操作完成后收到通知，
cf.addListener(new ChannelFutureListener() {
    @Override
    public void operationComplete(ChannelFuture future) {
        if (future.isSuccess()) { // 写操作顺利完成
            System.out.println("Write successful");
        } else { // 写操作完成时出现错误
            System.err.println("Write error");
            future.cause().printStackTrace();
        }
    }
});

Channel 是线程安全(thread-safe)的，它可以被多个不同的线程安全的操作，在多线程环境下，所有的方法都是安全的。正因为 Channel 是安全的，我们存储对Channel的引用，并在学习的时候使用它写入数据到远程已连接的客户端，使用多线程也是如此。下面的代码是一个简单的多线程例子：

final Channel channel = ...; // 获取channel的引用
// 创建一个 ByteBuf 保存写的数据
final ByteBuf buf = Unpooled.copiedBuffer("your data", CharsetUtil.UTF_8).retain();
// 创建 Runnable 用于写数据到 channel
Runnable writer = new Runnable() {
    @Override
    public void run() {
        channel.writeAndFlush(buf.duplicate());
    }
};
// 获取 Executor 的引用使用线程来执行任务
Executor executor = Executors.newCachedThreadPool();

// 写进一个线程
executor.execute(writer);

//写进另外一个线程
executor.execute(writer);

② 直观感受 Netty 统一的传输 API

Netty 使用相同的 API 来实现每个传输，它并不关心你使用什么来实现。Netty 通过操作接口 Channel 、ChannelPipeline 和 ChannelHandler来实现。

下面我们通过直观的例子来感受下，Netty 只需要简单的修改就可以将 BIO 改为 NIO。

Ⅰ Netty BIO 版本

下面代码是使用 Netty 作为网络框架编写的一个阻塞 IO 例子：

public class NettyOioServer {

    public void server(int port) throws Exception {
        final ByteBuf buf = Unpooled.unreleasableBuffer(
                Unpooled.copiedBuffer("Hi!\r\n", Charset.forName("UTF-8")));
        EventLoopGroup group = new OioEventLoopGroup();
        try {
            // 创建一个引导类 ServerBootstrap
            ServerBootstrap b = new ServerBootstrap();

            b.group(group)
             // 使用 OioEventLoopGroup 允许阻塞模式（Old-IO 即 BIO）
             .channel(OioServerSocketChannel.class)
             .localAddress(new InetSocketAddress(port))
             // 指定 ChannelInitializer 将给每个接受的连接调用
             .childHandler(new ChannelInitializer<SocketChannel>() {
                 @Override
                 public void initChannel(SocketChannel ch) throws Exception {
                     // 添加 ChannelHandler 拦截事件，并允许他们作出反应
                     ch.pipeline().addLast(new ChannelInboundHandlerAdapter() {
                         @Override
                         public void channelActive(ChannelHandlerContext ctx) throws Exception{
                             // 写信息到客户端，并添加监听：一旦消息写入就关闭连接
                             ctx.writeAndFlush(buf.duplicate()).
                                 addListener(ChannelFutureListener.CLOSE);
                         }
                     });
                 }
             });
            // 绑定服务器来接受连接
            ChannelFuture f = b.bind().sync();
            f.channel().closeFuture().sync();
        } finally {
            // 释放所有资源
            group.shutdownGracefully().sync();
        }
    }
}

下面代码是使用 Netty NIO 实现 ：

Ⅱ Netty NIO 版本

下面是 Netty NIO 的代码， 只是将 OioEventLoopGroup 变成了 NioEventLoopGroup，将 OioServerSocketChannel 变成了 NioServerSocketChannel，就从 BIO (OIO) 传输 切换到了 NIO。

public class NettyNioServer {

    public void server(int port) throws Exception {
        final ByteBuf buf = Unpooled.unreleasableBuffer(
                Unpooled.copiedBuffer("Hi!\r\n", Charset.forName("UTF-8")));
        NioEventLoopGroup group = new NioEventLoopGroup();
        try {
            // 创建一个引导类 ServerBootstrap
            ServerBootstrap b = new ServerBootstrap();
            b.group(new NioEventLoopGroup(), new NioEventLoopGroup())
             // 使用 NioEventLoopGroup 允许NIO模式
             .channel(NioServerSocketChannel.class)
             .localAddress(new InetSocketAddress(port))
             // 指定 ChannelInitializer 将给每个接受的连接调用
             .childHandler(new ChannelInitializer<SocketChannel>() {
                 @Override
                 public void initChannel(SocketChannel ch)
                     throws Exception {
                     // 添加 ChannelHandler 拦截事件，并允许他们作出反应
                     ch.pipeline().addLast(new ChannelInboundHandlerAdapter() {
                         @Override
                         public void channelActive(ChannelHandlerContext ctx) throws Exception{
                             // 写信息到客户端，并添加监听：一旦消息写入就关闭连接
                             ctx.writeAndFlush(buf.duplicate())
                                .addListener(ChannelFutureListener.CLOSE);
                         }
                     });
                 }
             });
            // 绑定服务器来接受连接
            ChannelFuture f = b.bind().sync();
            f.channel().closeFuture().sync();
        } finally {
            // 释放所有资源
            group.shutdownGracefully().sync();
        }
    }
}

3. Netty 自带的传输方式/协议

Netty 自带了一些传输协议的实现，虽然没有支持所有的传输协议，但是其自带的已足够我们来使用。Netty 应用程序的传输协议依赖于底层协议。

Netty内置Channel接口层次：

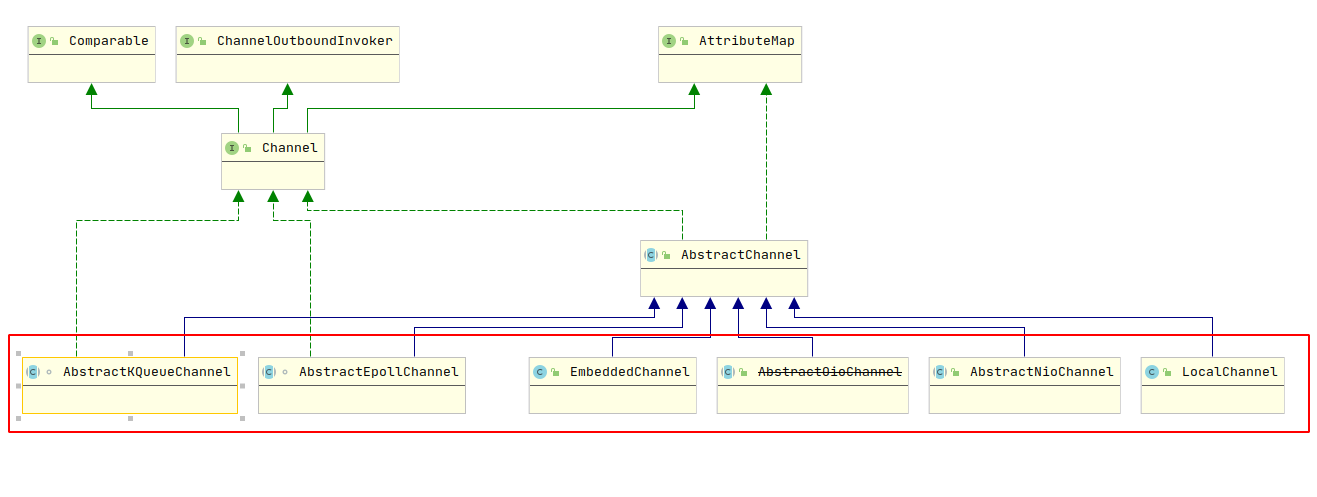

image-20220327115941706

Netty 中的传输方式有如下几种：

名称 包 描述
NIO io.netty.channel.socket.nio NioChannel基于java.nio.channels，其io模型为IO多路复用
Epoll io.netty.channel.epoll EpollChannel基于操作系统的epoll函数，其io模型为IO多路复用，不过Epoll模型只支持在Linux上的多种特性，比NIO性能更好
KQueue io.netty.channel.kqueue KQueue 与 Epoll 相似，它主要被用于 FreeBSD 系统上，如Mac等
OIO(Old Io) io.netty.channel.socket.oio OioChannel基于 java.net 包，其 io 模型是阻塞的，且此传输被 Netty 标记为 deprecated，故不推荐使用，最好使用 NIO / EPOLL / KQUEUE 等传输
Local io.netty.channel.local LocalChannel 可以在 JVM 虚拟机内部进行本地通信
Embedded io.netty.channel.embedded EmbeddedChannel允许在没有真正的网络传输中使用ChannelHandler，可以非常有用的测试 ChannelHandler

4. 零拷贝

① 什么是零拷贝

零拷贝(Zero-Copy)是一种目前只有在使用NIO和Epoll传输时才可使用的特性。 在之前的 IO 模型中，所有的 IO 的数据都是从内核复制到用户应用进程，再由用户应用进程处理。 而零拷贝则可以快速地将数据从源文件移动到目标文件，无需经过用户空间。

在学习零拷贝技术之前先回顾一下普通的 IO 拷贝过程吧， 这里举个栗子： 我要使用一个程序将一个目录下的文件复制到另一个目录下， 在普通的 IO 中，其过程如下：

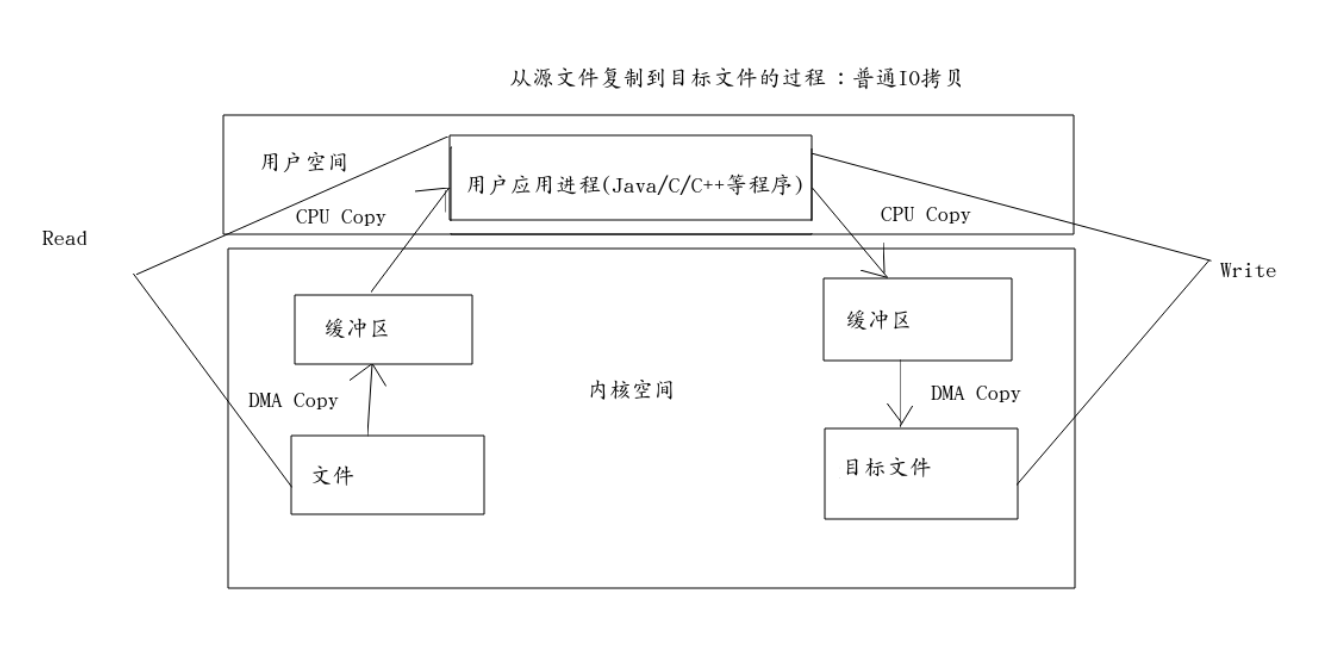

image-20220327115948341
  • 应用程序启动后，向内核发出 read 调用（用户态切换到内核态）
  • 操作系统收到调用请求后， 会检查文件是否已经缓存过了：
    • 如果缓存过了，就将数据从缓冲区（直接内存）拷贝到用户应用进程（内核态切换到用户态）
    • 如果是第一次访问这个文件，则系统先将数据先拷贝到缓冲区（直接内存），然后CPU将数据从缓冲区拷贝到应用进程内（内核态切换到用户态）
  • 应用进程收到内核的数据后发起 write 调用，将数据拷贝到目标文件相关的堆栈内存（用户态切换到内核态）， 最后再从缓存拷贝到目标文件。

根据上面普通拷贝的过程我们知道了其缺点主要有：

  1. 用户态与内核态之间的上下文切换次数较多（用户态发送系统调用与内核态将数据拷贝到用户空间）。
  2. 拷贝次数较多，每次 IO 都需要 DMA 和 CPU 拷贝。

而零拷贝正是针对普通拷贝的缺点做了很大改进，使得其拷贝速度在处理大数据的时候很是出色。

② 如何实现零拷贝

零拷贝主要有两种实现技术：

  1. 内存映射
  2. 文件传输

Ⅰ 内存映射 Memory Mapped

内存映射对应 JAVA NIO 的 API 为 FileChannel.map。

当用户程序发起 mmp 系统调用后，操作系统会将文件的数据直接映射到内核缓冲区中， 且缓冲区会与用户空间共享这一块内存，这样就无需将数据从内核拷贝到用户空间了，用户程序接着发起 write 调用，操作系统直接将内核缓冲区的数据拷贝到目标文件的缓冲区，最后再将数据从缓冲区拷贝到目标文件。

其过程如下：

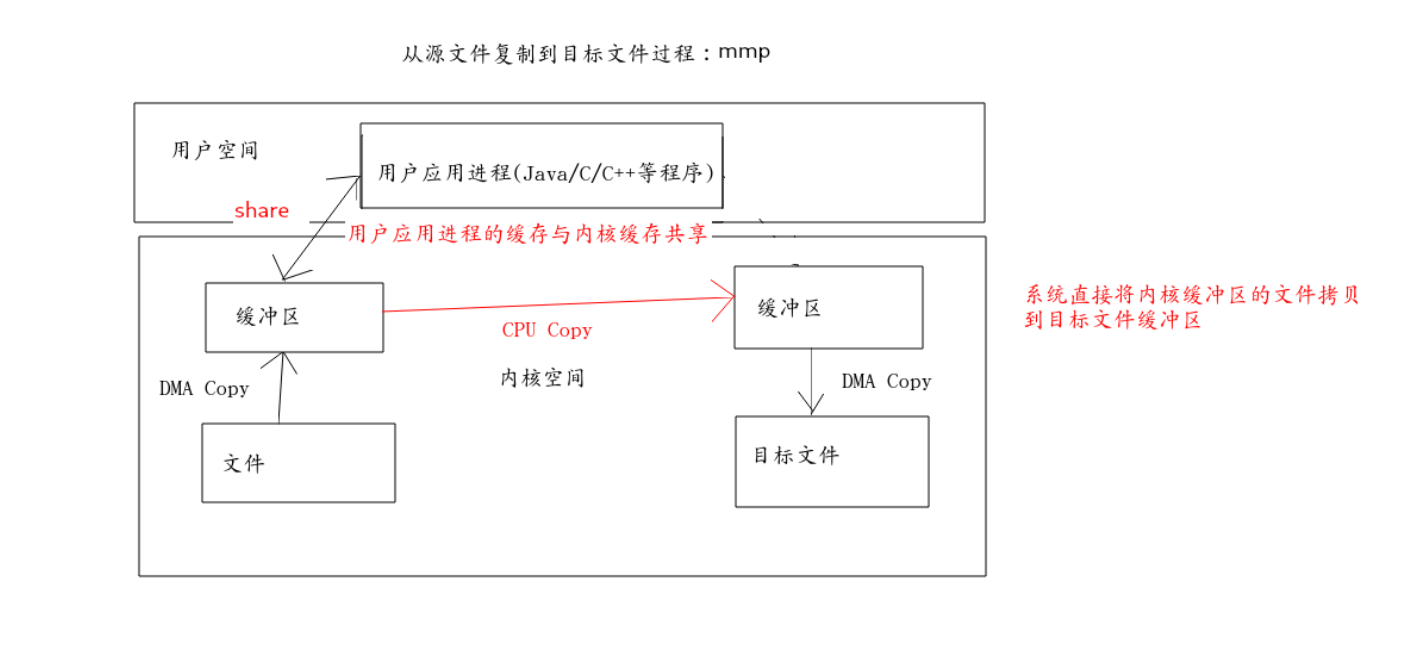

image-20220327115955954

内存映射由原来的四次拷贝减少到了三次，且拷贝过程都在内核空间，这在很大程度上提高了 IO 效率。

但是 mmp 也有缺点： 当我们使用 mmp 调用映射一个文件到内存后，如果另一个进程同时对这个文件阶段或是做出写的操作， 那么系统如果此时正在将数据 write 到目标文件，用户程序可能会因为访问非法地址而产生一个错误的信号从而终止。

试想一种情况：我们的服务器接收一个客户端的下载请求，客户端请求的是一个超大的文件，服务端开启一个线程 使用 mmp 和 write 将文件拷贝到 Socket 进行响应，如果此时又有一个客户端请求对这个文件做出修改， 由于这个文件先前已经被第一个线程 mmp 了，可能第一个线程会因此出现异常，客户端也会请求失败。

解决这个问题的最简单的一种方法就对这个文件加读写锁，当一个线程对这个文件进行读或写时，其他线程不能操作此文件， 不过这样处理并发的能力可能就大打折扣了。

import io.netty.channel.EventLoop;

import java.io.IOException;
import java.nio.MappedByteBuffer;
import java.nio.channels.FileChannel;
import java.nio.file.Path;
import java.nio.file.StandardOpenOption;

/**
 * @description 零拷贝测试
 */
public class ZeroCopyTest{
    public static void main(String[] args) throws Exception{
		mmp();
    }

    /**
     * mmp 测试
     */
    public static void mmp() throws IOException{
        // 读文件通道
        FileChannel fileChannelIn = FileChannel.open(Path.of("/home/images/SC01C25.jpg"), StandardOpenOption.READ);
        // 写文件通道
        FileChannel fileChannelTo = FileChannel.open(Path.of("/home/images/a.jpg"),StandardOpenOption.WRITE);
        // 内存映射
        MappedByteBuffer mappedByteBuffer = fileChannelIn.map(FileChannel.MapMode.READ_ONLY, 0, fileChannelIn.size());
        fileChannelTo.write(mappedByteBuffer);

        // 如果是处理网络请求
	   // SocketChannel socketChannel = SocketChannel.open();
	   // SocketChannel.write(mappedByteBuffer);

        fileChannelIn.close();
        fileChannelTo.close();
    }
}

Ⅱ 文件传输 Send File

文件传输对应 JAVA NIO 的 API 为 FileChannel.transferFrom/transferTo

在了解文件传输之前，先来看一下它的函数原型（linux 系统的同学可以使用 man sendfile 查看）：

#include<sys/sendfile.h>

ssize_t

sendfile(int out_fd,
        int in_fd,
        off_t *offset,
        size_t count);

sendfile 在代表输入文件的文件描述符 in_fd 和 输出文件的文件描述符 out_fd 之间传输文件内容， 这个传输过程完全是在内核之中进行的，程序只需要把输入文件的描述符和输出文件的描述符传递给 sendfile 调用，系统自然会完成拷贝。 当然，sendfile 和 mmp 一样都有相同的缺点，在传输过程中， 如果有其他进程截断了这个文件的话，用户程序仍然会被终止。

sendfile 传输过程如下：

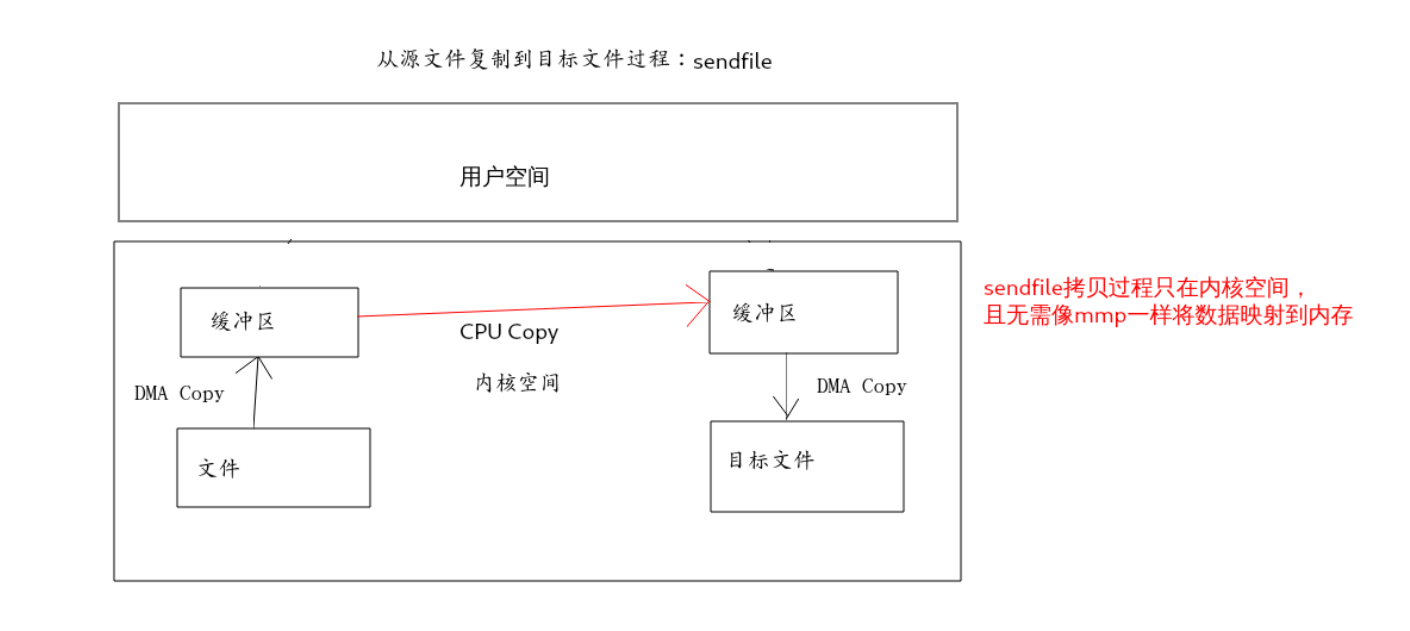

image-20220327120002759

它的拷贝次数与 mmp 一样，但是 sendfile 的拷贝过程只在内核空间进行，无需像 mmp 一样与用户进程共享内存。

import java.io.IOException;
import java.nio.MappedByteBuffer;
import java.nio.channels.FileChannel;
import java.nio.file.Path;
import java.nio.file.StandardOpenOption;

/**
 * @description 零拷贝测试
 */
public class ZeroCopyTest{
    public static void main(String[] args) throws Exception{
		sendFile();
    }

    /**
     * sendfile测试
     */
    public static void sendFile() throws IOException
    {
        // 读文件通道
        FileChannel fileChannelIn = FileChannel.open(Path.of("/home/images/图片/壁纸/SC01C25.jpg"), StandardOpenOption.READ);
        // 写文件通道
        FileChannel fileChannelTo = FileChannel.open(Path.of("/home/images/a.jpg"), StandardOpenOption.WRITE);
        // fileChannelIn ——> fileChannelTo（sendfile)
        fileChannelIn.transferTo(0,fileChannelIn.size(), fileChannelTo);

        fileChannelIn.close();
        fileChannelTo.close();
    }
}
